Hitastjórnun - Um hönnun kælikerfis einsleitu plötunnar

Bakgrunnur:

Kæliaðferðir núverandi eininga eru aðallega vatnskæling og loftkæling; meðal þeirra tekur loftkæling mikið magn á meðan kæliáhrifin eru ekki tilvalin; ein helsta ástæðan er sú að varmaflutningsstuðullinn á yfirborði rafhlöðunnar er lágur og varmaskiptasvæðið takmarkað af yfirborðsflatarmáli frumunnar, til þess að loftið geti fjarlægt hita rafhlöðunnar í tæka tíð. hitamunur milli frumu og lofts verður að vera nógu mikill, sem gerir hitastig frumunnar hærra og dregur úr endingu frumunnar. Sjálfsútskrift er frekar óhagstæð; Þess vegna ákváðum við að þróa nýja loftkælda hitaleiðnibyggingu með því að nota tæknilega meginregluna um einsleita hitaplötu. Þessi tegund af hitaleiðni uppbyggingu hámarkar notkun núverandi einingabyggingar og rúmmál rafhlöðupakka, og á sama tíma bætir hitaleiðniáhrif frumunnar og dregur úr hitastigi frumunnar frá stigi núverandi loftkælda. mát á lægra stig.

Stutt kynning á meginreglunni og eiginleikum hitajöfnunarplötunnar:

Gufuhólfið er plata umkringd tveimur koparplötum með holrúmi að innan; innri veggur holrúmsins hefur háræðabyggingu og burðarstólpa kopar. Á sama tíma er holrúmið tæmt og fyllt með ákveðnu magni af vinnuvökva. Svæðið notar fasabreytingu vinnuvökvans úr vökva í gas til að gleypa hita og eftir að hafa verið þéttur til að losa hita við þéttingarenda breytist fasinn aftur, úr gasi í vökva, og fer síðan aftur til uppgufunarsvæðisins með háræðinu kraftur háræðabyggingarinnar. Meginreglan er í grundvallaratriðum sú sama og hitapípan. Kosturinn er sá að hitastigið á yfirborði alls hitajöfnunarplötunnar er mjög einsleitt og hægt er að stækka hitagjafann með lítið svæði og háan hitaflæðisþéttleika í dulargervi, draga úr hitaflæðisþéttleikanum og síðan kæla hann.

Kynning:

Að teknu tilliti til mismunandi stærðar- og plásstakmarkana á einingunum höfum við hannað tvö mismunandi kælikerfi fyrir samræmda hitaplötuna: hönnun 1 af samræmdu hitaplötukælikerfinu.

Hver tvær frumur (6Ah) í einingunni deila hitajöfnunarplötu og efri tvöfalda yfirborð jöfnunarplötunnar er soðið með hitaupptöku. Hitavaskurinn er með sérstaka loftrás og er kældur með 25 ℃ lofti. Stærð hitajöfnunarplötunnar er 60*160 og þykktin er 5mm (eða þynnri) til að nýta að fullu breidd núverandi loftrásar á milli frumanna.

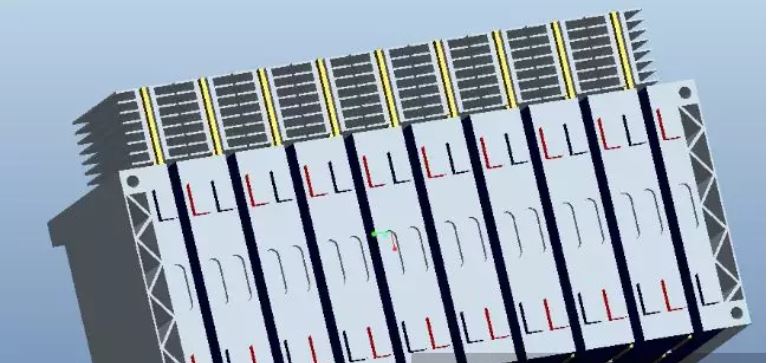

Ef gert er ráð fyrir að eining hafi 18 rafhlöður, samtals 0,39KWh rafmagn (sjá JH og gw verkefni). Hönnunarbyggingin er sýnd á myndinni hér að neðan:

Flæðisvið og hitauppgerð:

Til að sannreyna hitaleiðnigetu hitavasksins er nauðsynlegt að líkja eftir hitaleiðnigetu hitavasksins. Notaðu flotherm 9.3 hugbúnað fyrir uppgerð.

Jaðarskilyrði uppgerð:

1. Miðað við að inntaksloftshraði sé 2m/s, er inntaksstaðan 100 mm fyrir framan ofninn og úttakið er 50 mm fyrir aftan ofninn; heildarloftrúmmál einingar er 0,93m³/mín (32,78CFM)

2. Í stöðugu ástandi uppgerðinni er hitauppstreymi neðsta yfirborðs hitavasksins 3,5W; þetta afl er hitunarafl 6Ah frumunnar við 5C losun og 5C losunin er reiknuð í samræmi við vinnuskilyrði viðskiptavinarins'.

3. Loftrásin lekur ekki lofti, allt loft sem kemur inn frá inntakinu rennur í gegnum ofninn og rennur svo út úr úttakinu, úttaksþrýstingurinn er 0

4. Burtséð frá geislunarvarmaflutningi er veggur lausnarsvæðisins stilltur sem adiabatic veggur.

Upphafsskilyrði eftirlíkingar:

1. Inntaksloft er loftið í farþegarýminu, miðað við stöðugt 25℃

2. Upphafshiti hitastigsins er 25°C (jafnvægi eftirlíking)

Gerð stillingar:

Ofnefnið er Al 6061

Neðst á ofninum er hitað með stöðugu afli, 3,5W

Flæðisviðslíkanið er órólegt.
