Vapor Chamber heatsink umsókn

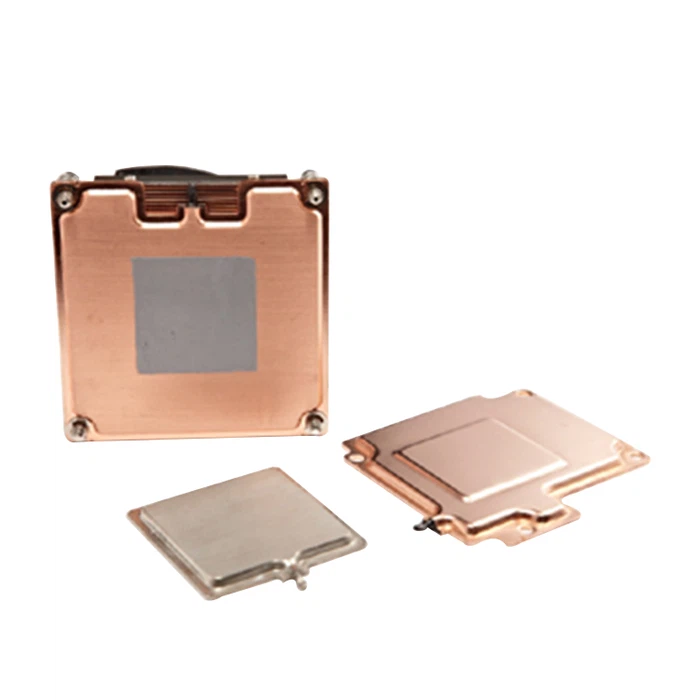

Gufuhólf er samsett úr lokuðum koparplötum og fyllt með litlu magni af vökva (eins og afjónuðu vatni), sem gerir hitanum kleift að dreifa fljótt frá hitagjafanum. Gufuhólfshitaskápurinn er með burðarvirki að innan sem getur komið í veg fyrir að holrúmsveggurinn beygist. Gufuhólfið er formlega kallað hitapípa og er einn besti varmaleiðnivalkosturinn fyrir undirlag hitauppsláttar, venjulega notað í stórvirkum búnaði. Samræmda hitastigsplatan er almennt sameinuð uggunum til að ná fram skilvirkri kælingu.

Gufuhólfið er samsett úr lokuðu lofttæmisíláti með örbyggingu á innri veggnum og litlu magni af vinnuvökva sem er í jafnvægi við eigin gas. Tómarúmílát eru venjulega úr kopar og innsigluð í kringum jaðarinn. Örbygging innri veggsins getur verið úr mörgum mismunandi efnum. Algengasta aðferðin er að herða koparduft á innri vegg ílátsins. Hægt er að nota marga vökva sem vinnuvökva fyrir gufuhólfskæli. Hins vegar, í flestum CPU, GPU og LED kæliforritum, er vatn venjulega valið sem vinnuvökvi vegna mikils dulds hita, mikillar yfirborðsspennu, mikillar hitaleiðni og kostnaðar og umhverfissjónarmiða.

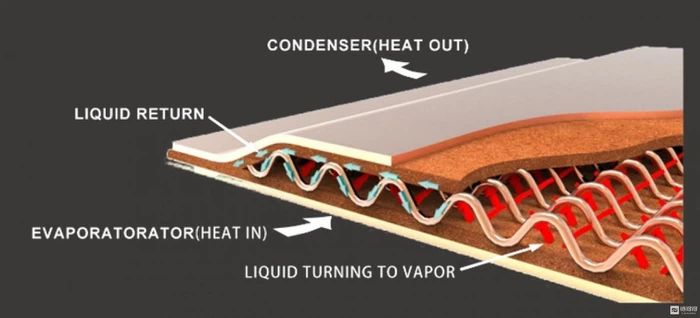

Lágur þrýstingur inni í hólfinu veldur því að vökvinn gufar upp við hitastig sem er mun lægra en venjulegt suðuhitastig hans. Þegar hita er borið á gufuhólfskæli, gufar vökvinn nálægt þeim stað strax upp og fyllir allt hólfið (knúið áfram af þrýstingsmun). Þegar gufa kemst í snertingu við svalara innra veggflöt þéttist hún og losar varma og þétti vökvinn fer aftur til hitagjafans í gegnum háræðsvirkni örbyggingarinnar. Þegar hringrásir uppgufunar og þéttingar endurtaka sig færist hitinn frá hitagjafanum um allt hólfið, sem leiðir til jafnrar hitadreifingar á yfirborði hólfsins.

Við viðeigandi hönnun er hægt að bæta hitaleiðni gufuhólfsins um 10-30% samanborið við koparofna. Í sumum tækjabúnaði útilokar notkun hitajöfnunarplötu þörfina á að setja viftu ofan á ofninn og getur einnig lækkað hitastigið í æskilegt stig, aukið áreiðanleika kælikerfisins og útrýmt hávaða.
