UV LED kæling

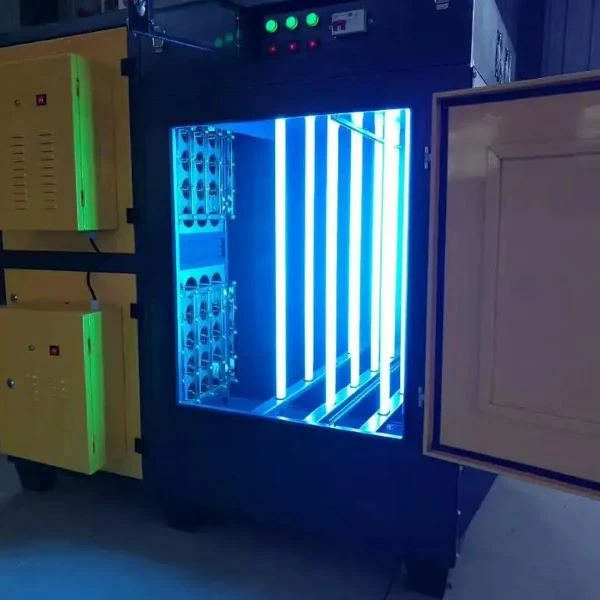

    UV-LED er nýr solid-state UV ljósgjafi eftir hefðbundna gas UV ljósgjafa eins og kvikasilfurslampa og xenon lampa. Það hefur kosti stöðugrar frammistöðu, stakrar stillanlegrar ljósbylgju, mikillar birtuskilvirkni, lítillar orkunotkunar, græn umhverfisvernd og svo framvegis. Það hefur orðið besta vara í staðinn á flestum UV notkunarsviðum um þessar mundir. Á undanförnum árum, með hraðri þróun UV-LED og stöðugri endurbót á kerfisafli þess, hefur hitaleiðni orðið mikilvægur þáttur sem hindrar þróun þess. Hækkun á hitastigi flísamótanna leiðir til lækkunar á UV-LED frammistöðu. Til þess að viðhalda góðum eiginleikum UV-LED kerfisins við mikla aflskilyrði verðum við að styrkja hitaleiðni flísarinnar.

UV-LED loftkælikælir:

UV-LED loftkælingarhitara má skipta í útpressunargerð og hitapíputegund eftir flokki. Vegna mikils aflþéttleika fylkis UV-LED flísar, getur náttúruleg varmaveiting veitt litla hitaleiðni og mikla hitanotkun, þannig að þvinguð convection er venjulega notuð í stað náttúrulegrar convection.

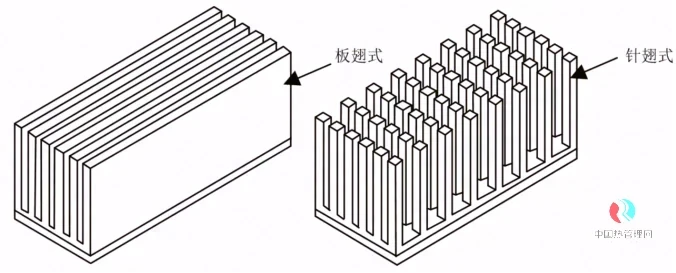

Útpressunarloftkælinginn er venjulega notaður á UV-LED kælingu með litlum krafti og hefur mikla áreiðanleika og lægri kostnað vegna einfaldrar uppbyggingar.

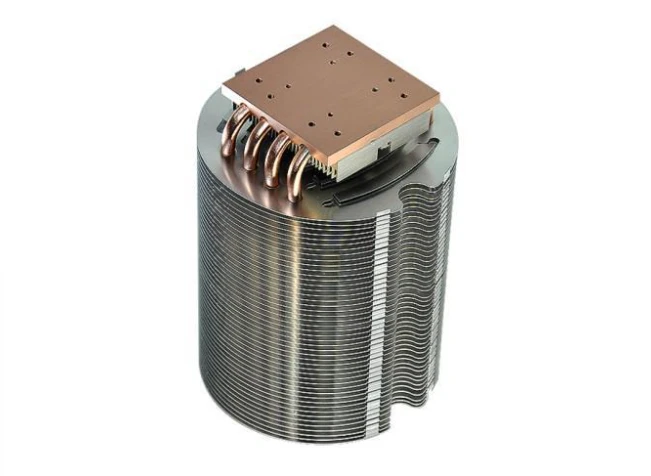

Hitapípa er afkastamikill hitaleiðnibúnaður, sem aðallega notar fasabreytingarvarmaflutning. Hitapípan sjálf hefur engin kælandi áhrif en er góður hitaleiðari. Fins er venjulega dreift utan U-laga hitapípunnar, sem uppfyllir kröfur um smæðingu og þægindi UV-herðingarkerfisins og tryggir einsleitni hitaleiðni yfirborðshita.

UV-LED fljótandi kælikælir:

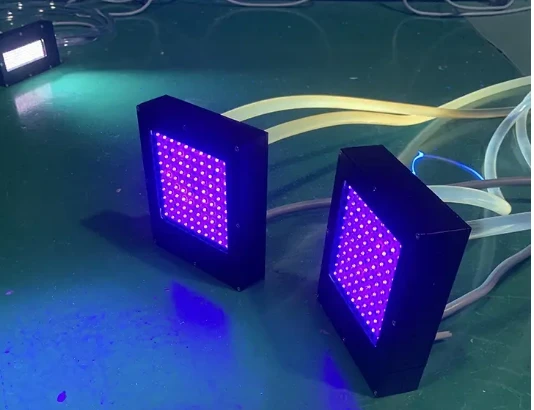

Vökvakælikælirinn knýr vökvaflæðið í gegnum vatnsdæluna til að taka hitann í burtu. Vökvakæliofninn notar venjulega vatn sem kælivökva. Vegna þess að varmaleiðni vatns við sama hitastig er um það bil 20 sinnum meiri en lofts, er varmaflutningsgeta þess meiri en lofts og sérvarmageta vatns er miklu meiri en lofts, þannig að það getur í raun tekið í sig hita sem myndast af UV-LED flögum. Hægt er að samþætta fljótandi kæliofninn í fyrirferðarlítilli UV-LED tæki inn í forritið með takmarkað pláss í kringum herðingarsvæðið og er mikið notað í mörgum tilfellum.

Nýr kælihitari:

Til viðbótar við hefðbundna loftkælingu og fljótandi kælihitabúnað, til að hita UV-LED kerfið á áhrifaríkan hátt, hafa nokkrar nýjar ofnar komið fram, svo sem hitarafmagnskæling, fljótandi málmkæling og svo framvegis.

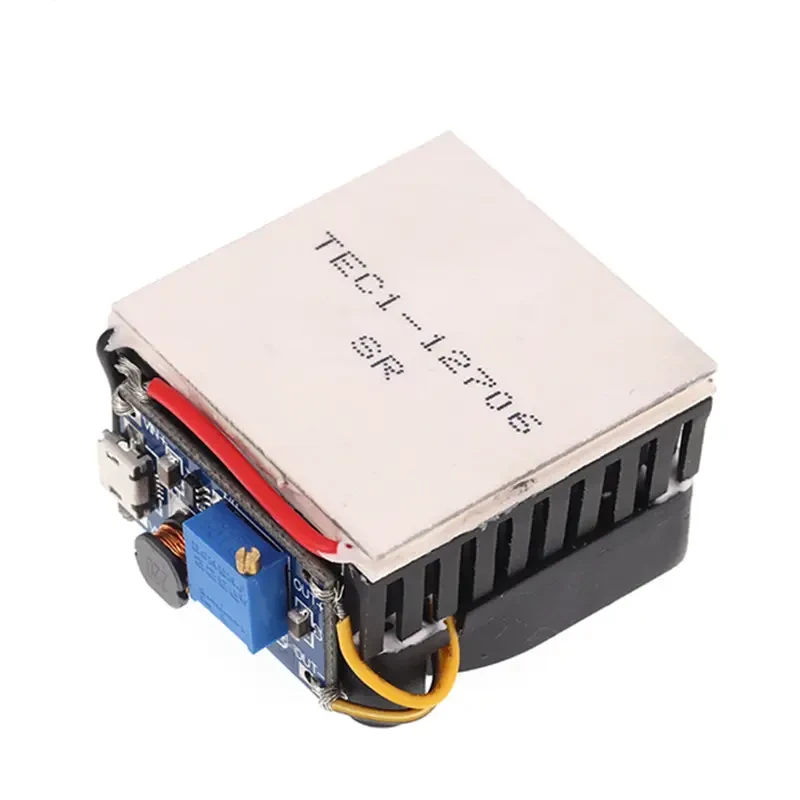

Í því ferli að hitarafmagnskælingu og hitaleiðni er aðeins hægt að nota hálfleiðara kæliplötu (TEC) sem hitaleiðnibera. Tec hefur þétta uppbyggingu og varmaflæðið sem getur dreift varma er yfirleitt lítið og það er venjulega notað til varmaútbreiðslu lágstyrks UV kerfa og síðan er varminn losaður með öðrum kæliaðferðum.

Vandamálið með hitaleiðni hefur orðið tæknilegur flöskuháls sem takmarkar aflbætur UV-LED kerfisins. Vandamálið með hitaleiðni hákrafts UV-LED verður að leysa með því að sameina hitaflutning, efnisfræði og framleiðslutækni. Hitaflutningur veitir hitaleiðni, efnisvísindi bæta varmaleiðni efna og framleiðslutækni bætir framleiðsluferlið.

Loftkæling og vökvakælingar eru mest notuð tækni um þessar mundir. Að auki hafa einnig komið fram nýjar kæliaðferðir eins og hitarafmagnskæling og fljótandi málmur. Hins vegar, á sviði bættrar varmatækni, eru enn margir staðir sem vert er að skoða og rannsóknir á nýjum kæliaðferðum þarfnast frekari þróunar. Í burðarvirkishönnun kælivökva er rannsóknarstefna undanfarin ár að bæta núverandi uppbyggingu með hagræðingaraðferðum, efnisvali og tækni.
