Leiðbeiningar um hitavörn Intel Whitley/Cedar Island

1. Inngangur:

Whitley og Cedar Island hitavörsluviðmiðunargeymslulausnin inniheldur sett af 4 Anti-Tilt Systems. Þessir samanstanda af PEEK hnetu, snúningsvír og hnetutöflu. Eftirfarandi leiðbeiningar eru ætlaðar til að auðvelda viðskiptavinum í uppsetningarferli Anti-Tilt samsetningar í gegnum hitastigið. Uppsetningarsniðið og prófunaraðferðin sem skráð er hér á aðeins við um varma lausnirnar sem vinna með LGA4189-4/5 innstungum.

2. Uppsetning og verklag:

Eftirfarandi málsmeðferð er ætlað að hjálpa viðskiptavinum og birgjum við að

hita sem setur tilvísunarhneigðarlausnina frá virktu birgjunum okkar, endanlegur notandi ætti að athuga hvort samsetningin sé í samræmi við forskriftir og teikningar Intel.

Hitameðferð Aðferð:

1. Klemmið festinguna og kælitækið/kælibotninn þétt saman. Þetta mun þrýsta á hnetutegundirnar í gegnum kælitækið/kælitankinn.

2. Forhitaðu lóðmálmsoddinn í um það bil 200 ℃.

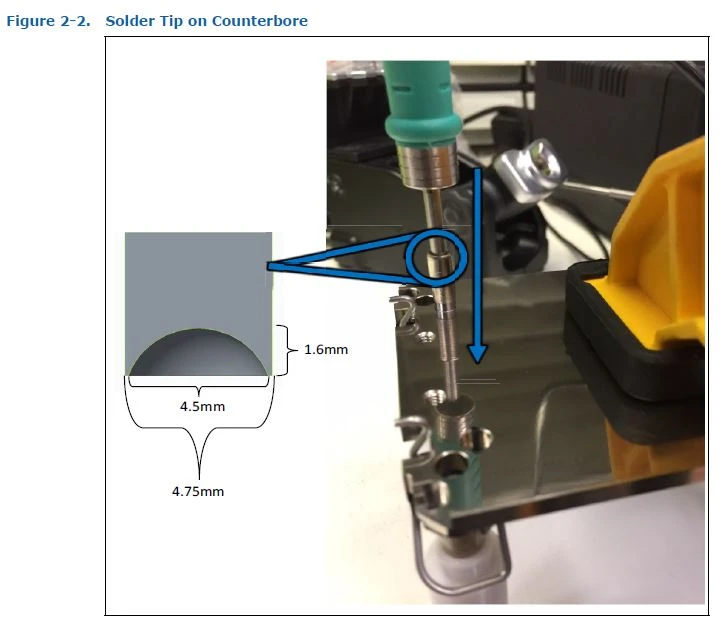

3. Ýttu lóðþynnunni þétt niður á hitahlutann sem er afhjúpaður og bræddu hann þar til hermaður oddurinn botnar í mótborinu.

4. Lækkaðu hitastig lóðþjórfésins í um það bil 115 oC (lóðmálmsoddinn þrýstir enn niður í mótborið).

5. Þegar oddurinn hefur náð 115 oC, snúið og dragið lóðunaroddinn út. Ábendingin ætti að skilja eftir sléttan/samfelldan kúpluform.

Athugasemdir: Hitaferlið tekur um 12 sekúndur með uppsetningu Intel', sem notar pedadl til að lækka hitastigið fljótt úr 200 ℃ í 115 ℃.

3. Samsetningarpróf:

Eftirfarandi prófunaraðferðir ætla að gefa skjótan staðfestingu á hitastöðinni sem sést í kafla 2, „Uppsetning og málsmeðferð“, endanotandi er ábyrgur fyrir því að framkvæma viðbótarprófanir og verklagsreglur til að tryggja að gæði samsetningarinnar samræmist endanlegri vöru.

3.1 Styrkurspróf hitastigsins #1: Hjólreiðar gegn halla

1. Undirbúðu TFLM samkomu í borð (borð, hleðslutæki, burðarefni, pakki osfrv.)

2. Færðu vírvörnina á kælitækinu í" læst" stöðu

Gakktu úr skugga um að vírinn renni undir krókana á bolstrinu

3. Settu eina PEEK hnetu að fullu í 8-in-lb og athugaðu hvort andstæða hallahornið er

vír stendur undir styrktarkróknum

4. Losaðu PEEK hnetuna

5. Endurtaktu skref 3-4 þrjátíu (x30) sinnum

6. Endurtaktu skref 3-5 fyrir hvern af hinum þremur PEEK hnetunum

3.2 Styrkurspróf hitunarhluta #2: Ýtið/dragið á PEEK hnetuna

1.Gakktu úr skugga um að hallavírarnir séu í" læstum" stöðu.

2.Takmarkaðu/haltu gagnstæða enda kælibotnsins (svo að hann lyftist ekki upp).

3.Settu 8-32 skrúfur/boltar 4-6 þræði í gægjuhnetuna

4.Ef hitakælirinn er á hvolfi, notaðu kraftmæli til að þrýsta niður á boltann, sem er þræddur í PEEK hnetuna, þar til hitastafurinn brotnar.

Athugasemdir: Hitastigið ætti að brjóta áður en PEEK hnetan er ýtt út úr hnetunni, ef hitastigið snýr upp skaltu nota kraftmæli til að grípa og toga upp bolta, sem er þræddur í PEEK hnetuna, þar til hitastig brotnar.

Markmiðið er að hafa brotkraft að minnsta kosti 25 lbf á hverju horni.

Allar Intel Whitley/Cedar Island Anti-Tilt hitakælir einingar sem framleiddar eru af Sinda Thermal fyrirtækinu geta 100% mætt Intel' forskrift um sleppt áreiðanleika próf. Okkur hafði tekist að útvega bæði 1U og 2U örgjörva undir Intel whitley/Cedar vettvangur fyrir viðskiptavini' fjöldaframleiðslu, og við' erum líka góðir í öðrum sérsniðnum hitavörum fyrir vettvang fyrir mörg forritarsvið. Ekki hika við að hafa samband við okkur ef þú ert með vandamál með hitauppstreymi.
