5G farsíma hitauppstreymi lausn
Það eru tvær gerðir af hitaleiðni farsíma: virk og óvirk. Grunnhugmyndin er að draga úr hitauppstreymi hitaleiðni farsíma (óvirk hitaleiðni) eða draga úr hitunargetu farsíma (virk hitaleiðni). Virk hitaleiðni er að veruleika með því að draga úr orkunotkun og hita flísarinnar, sem tengist rannsóknum og þróun rafeindabúnaðar. Hlutlaus hitaleiðni er náð með hitaleiðandi efnum og tækjum. Íhlutirnir sem framleiða varma farsímans eru aðallega örgjörvi, rafhlaða, móðurborð, RF framhlið, osfrv. hitinn sem myndast af þessum íhlutum verður fluttur inn í millilagið með mikilli hitagetu með hitavaskinum og síðan dreift í gegnum farsímann. símaskel og hitaleiðnigat.
Eftir því sem rafeindavörur verða léttari og þynnri er hitaleiðnigeta þeirra takmörkuð vegna þröngs innra rýmis líkamans. Helstu upphitunargjafar snjallsíma innihalda þessa fimm þætti: aðalflísavinnu, LCD drif, rafhlöðuútgáfu og hleðslu, CCM drifflís, hönnun PCB uppbyggingar, ójöfn hitaleiðni og hitaleiðni.
Til að leysa þessi hitaleiðnivandamál inniheldur hitaleiðnitæknin á markaðnum aðallega eftirfarandi lausnir:
Hitaleiðni grafítplötu:
Flestar hitauppstreymi lausnir í snjallsímum nota grafítplötu hitaleiðni hönnun, en með aukinni hitaleiðni eftirspurn rafeindabúnaðar getur hitaleiðni eins lags eða tveggja laga grafít lak ekki mætt hærri hitaleiðni eftirspurn.
Grafen hitaleiðni:
Grafen hefur framúrskarandi hitaleiðni og varmaleiðni þess er miklu meiri en grafítugga í atvinnuskyni. Grafen hitaleiðnifilma er mjög þunn, sveigjanleg og framúrskarandi í alhliða frammistöðu, sem gerir það mögulegt fyrir þunnt þróun rafrænna vara. Í öðru lagi hefur grafen hitaleiðnifilman góða endurvinnsluhæfni og hægt er að blanda henni saman við önnur filmuefni eins og gæludýr í samræmi við notkun þess.

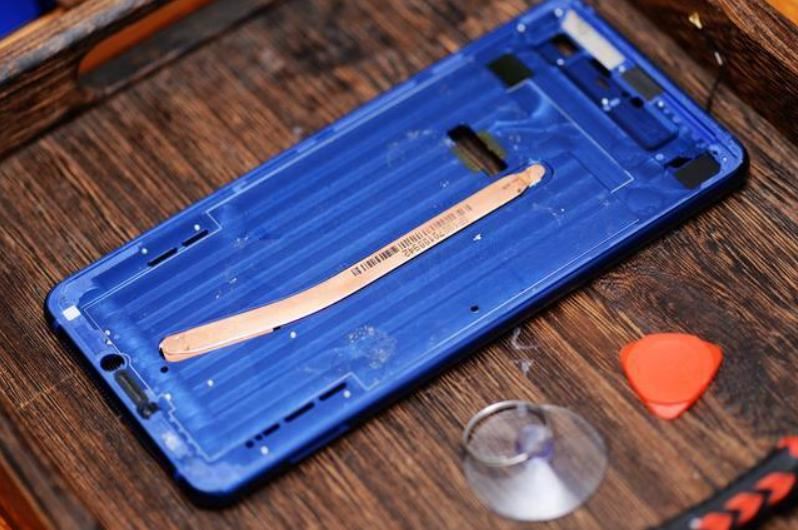

Hitapípa:
Hitapípa er eins konar hitaflutningsþáttur með mikilli hitaleiðni. Það flytur varma með uppgufun og þéttingu vökva í fullkomlega lokuðu lofttæmisröri. Í farsímaiðnaðinum er einnig hægt að kalla það vatnskælingu. Hitapípa hefur einkenni mikillar sveigjanleika og langan endingartíma, sem hefur vakið athygli markaðarins.
Gufuhólf:
Vapor Chamber er svipað hitapípa í grundvallaratriðum, en það er öðruvísi í leiðsluham. Hitapípan er einvídd línuleg hitaleiðni, en gufuhólfið er leitt á tvívíðu yfirborði, þannig að skilvirkni er meiri.
Hitapúði:
Það er mjög virkt hitagleypandi efni. Frá hliðinni myndast góð örgljúp uppbygging inni í efninu. Þessi örporous uppbygging gerir það að verkum að það hefur ekki aðeins sterka hitagleypingu heldur einnig virka hitaleiðni!
Sveigjanleiki hitapúðans bætir upp gallana á hitaleiðnibúnaði úr málmi, til að ná vörn við klístur kjarna, og áhrifin eru tíu sinnum betri en venjuleg hitauppstreymi.
